电缆载流量对照表及电缆的选择(低压电缆电流对照表)

发布于：2023-12-25 21:10:09 来源：互联网

一、低压电缆载流量对照表

我们常见的低压电缆主要是YJV,YJV22,YJLV,YJLV22等，以下介绍的是额定电压 0.6/1kv vv及vlv型聚氯乙烯绝缘及护套电缆长期连续负荷允许载流量及0.6/1KV交联聚乙烯绝缘电力电缆允许载流量

1、额定电压 0.6/1kv vv及vlv型聚氯乙烯绝缘及护套电缆在空气中长期连续负荷允许载流量

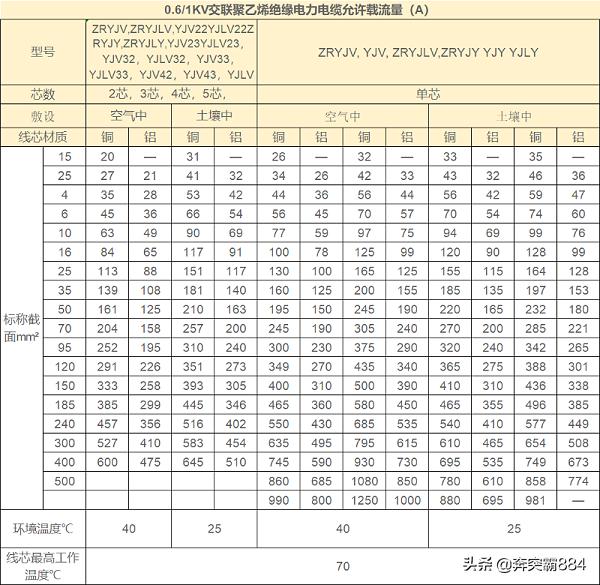

3、0.6/1KV交联聚乙烯绝缘电力电缆允许载流量

二、低压电缆的横截面积的选择

选择导线截面积必须同时考虑四个条件：经济电流密度、安全载流量、电压损失和机械强度。计算时以一个为主，同时验算其他三个条件合格。

1)高低压输配电线路按经济电流密度选择，使电能损失和资金投入在最合理范围。

2)近距离负荷主要按发热条件(安全载流量)选择导线截面，发热的温度要在合理范围。

3)大电流负荷和低压动力线主要按电压损失条件选择导线截面，要保证到负荷点的电压在合格范围。

4)大档距和小负荷还要根据导线受力情况，考虑机械强度问题，要保证导线能承受拉力。

经济电流密度和电压损失都和导线的长度有关，即同样的截面积，同样的电流，线路越长，电能损失和电压就越大，比如50KW50米距离，50mm²铜线，电压损失是2V,电能损失是0。

4KW;如果是100米，电压损失是4V,电能损失是1。6KW;如果是400米，电压损失是8V,电能损失是3。2KW;

载流量和导线的截面积有关，截面积越大，单位载流量越小，比如1mm²铜线载流量是18A,10mm²铜线载流量是80A,100mm²铜线载流量是320A等等,

经济电流密度

计算比较复杂，一般是直接采用国家标准：

3000及以下 3000—500 5000以上

裸铜线 3。

0A/ mm² 2。25 A/ mm² 1。75 A/ mm²

裸铝线 1。65 A/ mm² 1。15 A/ mm² 0。9 A/ mm²

铜电缆 2。5 A/ mm² 2。25 A/ mm² 2。0 A/ mm²

铝电缆 1。

92 A/ mm² 1。73 A/ mm² 1。54 A/ mm²

导线的安全载流量

为了保证导线长时间连续运行所允许的电流密度称安全载流量。
