双开双控开关接线图实物图(双联双控怎么穿线)

发布于：2023-12-12 10:22:01 来源：互联网

大家好，我是专注家居和装修知识分享的家居杂坛。喜欢的就点击一下关注吧！

对于家装电路的布置，可以说是越来越复杂。例如最简单的灯，与传统的家装中的灯相比要多出来很多。另外根据不同的使用的需要，我们对灯的控制方式也发生了很多的变化。例如传统的都是单控的灯，而现阶段的装修基本上就出现了双控、三控、还有就是多控。也就是说，要从不同的地方可以控制不同的灯，这样方便我们使用。家居杂坛以下面的问题为例来给大家解答双控接线的具体问题。

双联双控怎么穿线？

双联双控怎么穿线？这个问题就是问到了双联双控的开关接线穿线的问题。那么要通过双联开关实现双控，此时我们就需要起码有两个双联双控的开关。对于这类开关的接线与传统的开关接线和布线是不一样的。所以我们装修的时候一定要把电路处理好。如果我们要想知道双联双控怎么穿线，个人认为大家应该了解以下问题。

（一）：双联双控开关的构造及连接方式是什么？

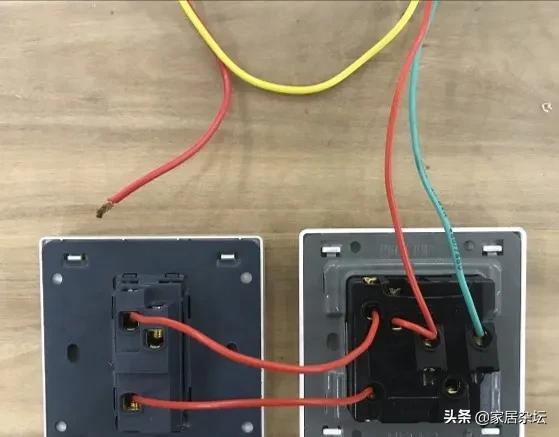

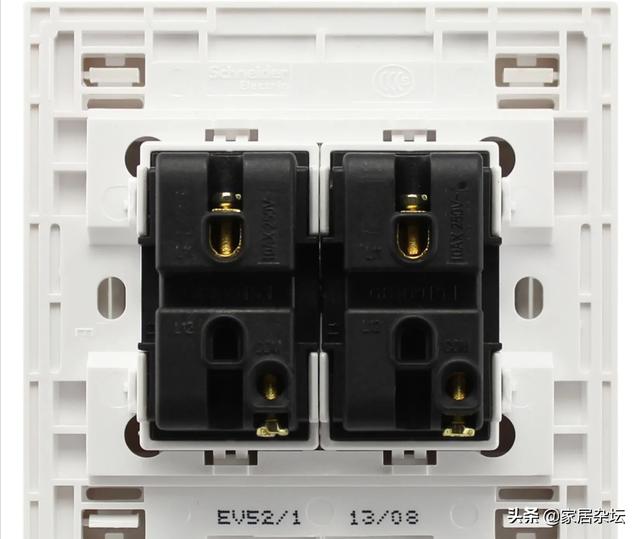

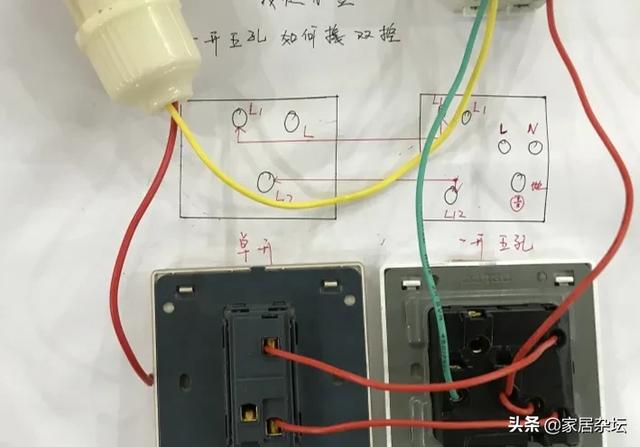

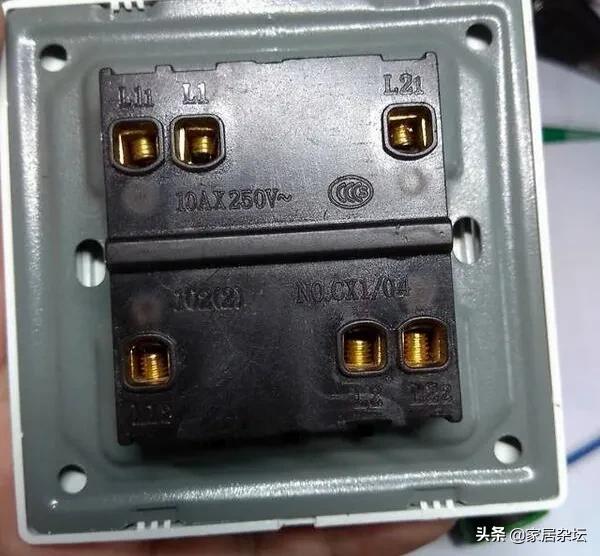

①：开关的构造。双联双控开关的要求是双联双控中的开关，我们必须准备两个双联双控的开关，安装在两个不同的位置。对于两个双联双控开关，它们的结厚形式是完全一样的。我们看一下这个双联双控开关的背面，就会发现它的背面都有六个接线端子。分别标注的是L1、L11、L12、L2、L21、L22。其中的L1和L2是电源的进线，其余的接线端子都是两个开关之间的连接线和控制线。

②：开关之间连接方式的介绍。对于双联双控开关，我们需要在两个地方来进行安装，那么在这两个开关之间必须有线管来进行连接。这个线管之间穿的就是两个开关之间的连接线。对于两个开关之间的连接线，一般最少要有4根，因为它是双联双控。另外从其中的一个开关要有一根线管接入我们的电源线。而另外一个开关要有一根线管接入灯具，也就是接灯的控制线。最后零线通过灯直接进入我们的灯回路，也就是灯的回路的主零线。

（二）：双联双控开关如何布管以及如何穿线？

因为我们要想安装双联双控开关，必须提前把电线管和开关的底盒安装到位。最后我们利用开关的底盒，通过预埋的线管来穿电线。这是我们要实现双联双控的前提。具体的操作要求如下。

①：开关电源进线的穿线。我们首先要从灯的主回路接入一根电线，这跟电线是接到第一个开关的L接线端子上。这样就是电源线的引入。然后我们还要从这个开关接出去四根线，这四根线就是两个开关之间的连接线。穿线的时候就是从其中的一个底盒穿到另一个双联双控开关的底盒。这时大家记住穿的是4根线，那么加上原来的1根电源线，我们这个开关底盒内应该有5根线。

②：灯的控制线的穿线。灯的控制线的穿线是从另一个双联双控开关底盒内开始穿线的。在上面给大家介绍了，我们此时已经穿过来了4根电线，进入了这个开关底盒。那么这时我们还需要穿2根电线，这2根电线就是分别穿到我们开关控制的两个灯中。因为我们采取的是双联，所以是控制了两盏灯，也是两个回路。那么对应的就穿出去两根线，接到对应的灯具上。

③：灯的零线的穿线。对于灯的零线，我们就是利用原来灯具的零线，不再改动。这时我们就把零线直接接在灯具上。这样整个灯具的火线，零线以及控制线就全部都穿完了。

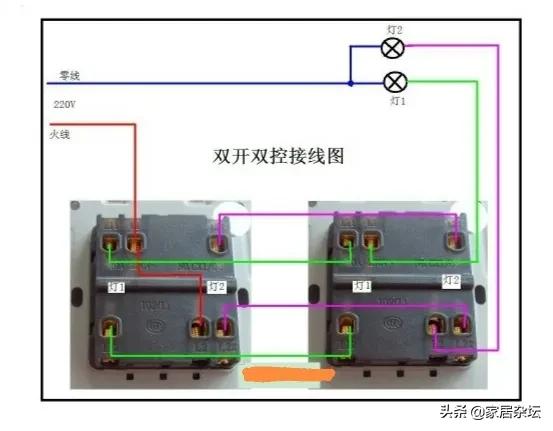

（三）：双联双控开关如何接线？

上面给大家介绍了我们实现双联双控开关时各个插座底盒内具体所需要穿的电线。也就是第一个电源进线的底盒内我们需要穿5根电线线，而第二个双联双控控开关的底盒内，我们要需要穿6根电线。把这些电线穿完以后，我们就可以来进行接线了。具体接线步骤如下。

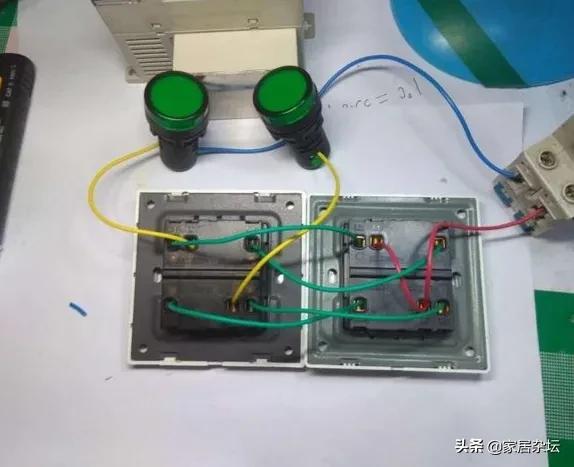

①：第一个双联双控开关的接线。第一个双联双控开关的接线，要有电源的进线。所以要此时接线的时候，就把电源的进线接到L1或者是L2的接线端子上，然后把使用一截短线把L1和L2进行串联在一起，这样两个开关的电源进线就接完了。之后我们对应的把其中的4根线接到剩余的四根接线端子上。例如分别对应的是L11、L12、L21、L22。

②：第二个双联双控开关的接线。第二个双联双控开关接线时，首先我们要把接过来的四根电线连接到一起。接线的时候，就是对应着我们另外一个开关的接线端子进行接线。也就是上面大家给是给大家说的L11接到L11,L12接到L12，L21接到L21,L22接到L22。另外要从剩下的两个接线端子，把我们灯的控制线接上去。这样就整个完成了双联双控开关的穿线以及接线。

结束语

关于家庭作使用的双联双控开关怎么接线，大家首先要明白一点，双联双控就是要实现两个位置分别控制两盏灯。所以我们首先需要布置的是双联双控开关的线管以及对应的开关的底盒。这些都要提前安装到位。这时个人建议大家，每个插座底盒要接两根线管，因为一根线管内穿6根电线是非常困难的。最后对应着开关背部的标志，把对应的电线接上去，此时就完成了双联双控开关的接线。
