cad圆弧怎么画(cad圆弧怎么画)

发布于：2023-12-03 15:46:02 来源：互联网

1.单击菜单栏上的“绘图”>>“圆弧”下面的“三点”。

2.命令行提示“指定圆弧的起点或 [圆心(C)]:”，我们在屏幕上想要的位置单击一点。

3.命令行提示“指定圆弧的第二个点或 [圆心(C)/端点(E)]:”，现在在屏上单击一点。来确定圆弧的第二点。

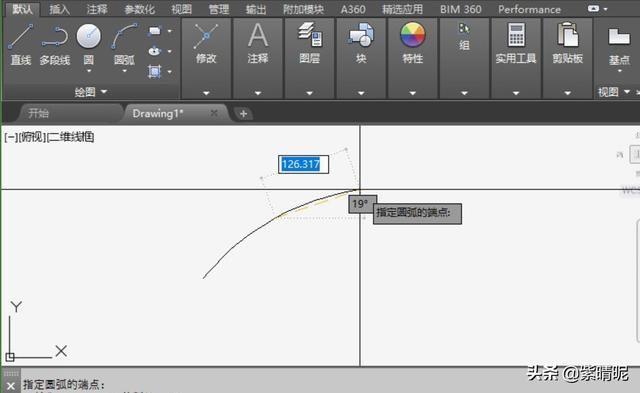

4.命令行提示“指定圆弧的端点:”，这时还在是想要的位置单击，来指定圆弧的端点。

至此我们就演示了一下CAD圆弧怎么画当中的三点画圆弧，其它的画圆弧的方式都是类似的。

注意：

圆弧的角度与半径值均有正、负之分。默认情况下CAD在逆时针方向上绘制出较小的圆弧，如果输入负数半径值，就可以绘制出较大的圆弧。
